一、背景

1. 需求

外联机构接入成方金科互联网联调测试环境进行联调验收测试，需要与人行侧设备建立IPSecVPN。

以下我们将人行统称为A端，外联机构统称为B端。本次我们作为B端外联机构与A端人行设备进行联调。

  • A端路由器厂商：华三

  • B端路由器厂商：华为

  • B端路由器具体型号、版本：AR6710-L14T2X4 （AR6700 V600R024C00SPC100）

A端信息

1.IPSECVPN中的IKE版本为Version1

2.公网IP36.110.19.234

3.机构使用ID类型是证书主题方式的：人行端取值为 CN=IPSECVPN

4.附件中已提供CA根证书：

ca.cer ---> 除思科路由器外，其他厂商设备使用（本次我们设备厂商是华为，所以导入的根证书选ca.cer）

CA_base64.cer ---> 思科路由器专用

5.成方金科地址段（A端内网业务网段）172.17.240.0/24

B端信息

B端网络由于公网IP是放在出口防火墙上的，所以华为路由器只能接在防火墙下面，A端要求B端必须要有公网IP，所以需要出口防火墙将公网IPudp500和4500映射给华为路由器的WAN口IPudp500和4500。

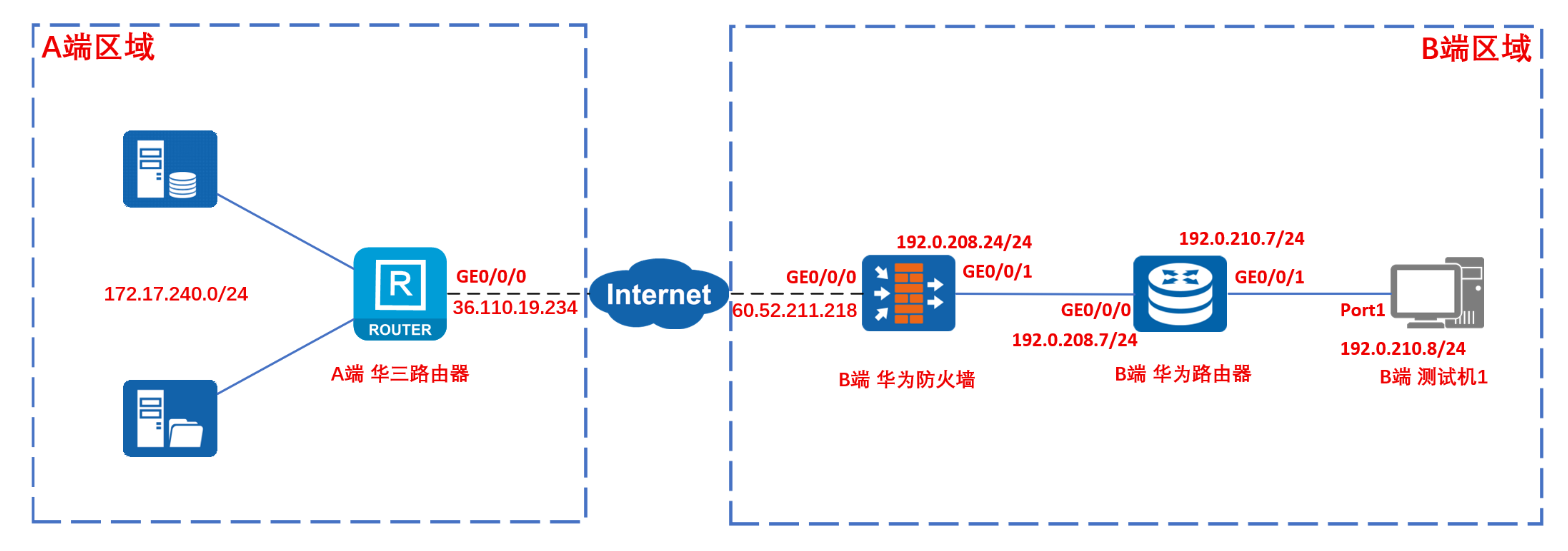

2. 拓扑图

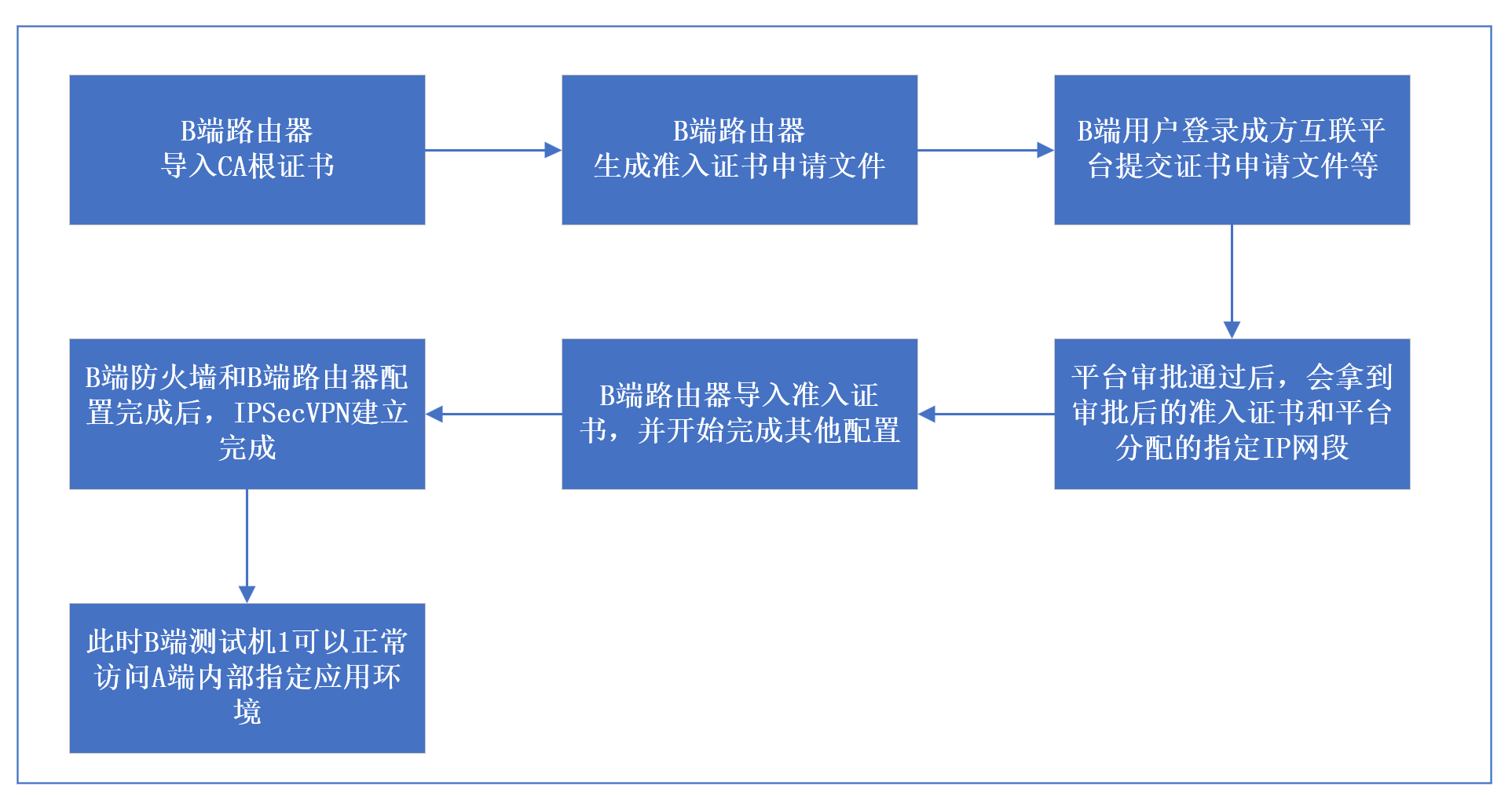

3. 流程图

二、华为路由器具体配置

1. 校准时钟

查看路由器上时钟,是否与CA服务器时钟(以北京时间为准,不要相差太大)一致,时钟不一致有可能导致CA证书失效或未启用,查看时钟命令如下:

注意时区要改成北京时UTC+8后，校准时间

display clock

2. 测试网络连通性

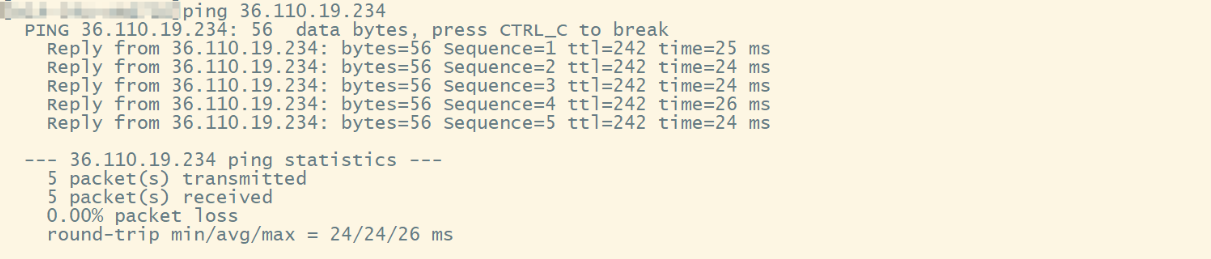

测试路由器外网口能ping通金科VPN网关设备外口地址**36.110.19.234**

3. 配置pki实体

pki entity IPSECVPN

 common-name IPSECVPN

4. 配置pki域

pki rsa local-key-pair create IPSECVPN

#

pki realm IPSECVPN

 entity IPSECVPN

 rsa local-key-pair IPSECVPN

 certificate-check none

5. 证书相关配置

5.1 申请根证书并导入到路由器中，(此证书由成方金科提供)

下载证书后，导入路由器中：

注意ca.cer建议修改为其它名称（例ipsec_ca.cer），不然可能会导入报错（ca.cer好像和路由器本身证书名称冲突）

需先ipsec_ca.cer通过U盘或者FTP/TFTP上传到路由器flash:/pki/public目录

pki import-certificate ca realm IPSECVPN der filename ipsec_ca.cer

提Info: Succeeded in importing the certificate.就标识导入CA根证书成功了。

导入成功后可能会提示你需不需要删ipsec_ca.cer这个文件，如果这ipsec_ca.cer文件你在flash的其他目录有备份副本，可以选Y删除，此flash:/pki/public下ipsec_ca.cer文件就没有了。

查看当前 PKI 域 IPSECVPN 下已导入的根 CA 证书 ，用于确认根证书是否正确安装、获取 CA 的 DN（Subject）信息。

dis pki certificate ca realm IPSECVPN

查看输出，主要需要关注以下参数：

Issuer: CN=CFIT

Subject: CN=CFIT

Pki realm name: ipsecvpn     ------>华为路由器这里会自动字母小写

Certificate file name: ipsec_ca.cer

5.2 在路由器上生成证书申请字符串

pki enroll-certificate realm IPSECVPN pkcs10 filename ipsecvpn

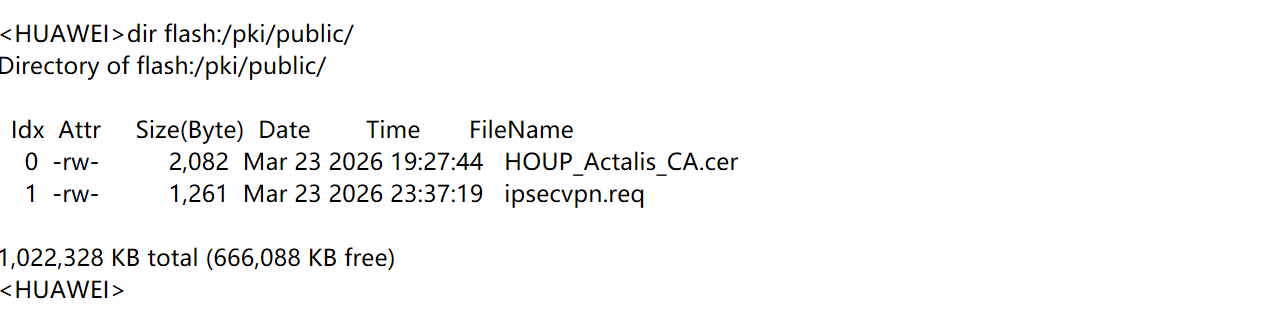

执行后，会flash:/pki/public目录下生成名ipsecvpn.req的文件。

.req 和 .csr 本质是同一个文件，都是 PKCS#10 格式的证书请求文件，只是后缀名不同。

通过执行查看命令，直接将字符串复制出来到文本即可，文本格csr或txt都可以

more /pki/public/ipsecvpn.req

注意红色框选的区域内容都要复制出来

>将路由器生成的字符串（标红部分），上传提交到成方互联平台-工作台-项目详情-环境管理-网络管理界面申请准入证书。成方金科会根据此字符串再次生成一个准入证书，并把此证书上传平台，机构可自行下载。

5.3 将准入证书导入到H3C路由器中

商业银行在收到准入证书后将证书导入到路由器里。

拿到审批后准入证书后，建议将名称改为英文，例abc.cer

执行如下命令

pki import-certificate local realm ipsecvpn der filename abc.cer

提Succeeded in importing the certificate.就标识导入准入证书成功了。

同样会提示是否删除目录下文件。

查看 PKI 域 IPSECVPN 下已导入的本地实体证书 （准入证书），核心是获取证书里的 Subject（即你的 DN 字符串），用于配置 local-id dn。

dis pki certificate local realm IPSECVPN

查看输出，主要需要关注以下参数：

Issuer: CN=CFIT

Subject: CN=IPSECVPN

Pki realm name: ipsecvpn     ------>华为路由器这里会自动字母小写

Certificate file name: abc.cer

6. IPSecVPN相关配置

6.1 定义商业银行到成方金科感兴趣流，触发VPN建立的流量。

在拿到准入证书的同时，人行侧A端会同时分配给外联机构B端一段指定互联IP地址（例如172.17.90.160/27），B端测试机1通过路由器的NAT转换成这段指定互联地址并通ACL进入IPSecVPN隧道从而访问人行侧后端的业务服务172.17.240.0/24

配置感兴趣流

允172.17.90.160/27访172.17.240.0/24

acl number 3000

 rule 5 permit ip source 172.17.90.160 0.0.0.31 destination 172.17.240.0 0.0.0.255

6.2 配置IKE安全提议，使用证书验证

注意本次涉及的B端华为路由器（型号：AR6710-L14T2X4 版本：V600R024C00SPC100），默认不支持ikev1版本，ike peer视图下没有version命令，需要去华为官网下载对应版本插件。

插件名称AR6700L-5700H_V600R024C00SPC100_IKEV1_MOD001.MOD

复制到设flash:/$_install_mod目录下，执行命令无需重启即可生效

install-module AR6700L-5700H_V600R024C00SPC100_IKEV1_MOD001.MOD

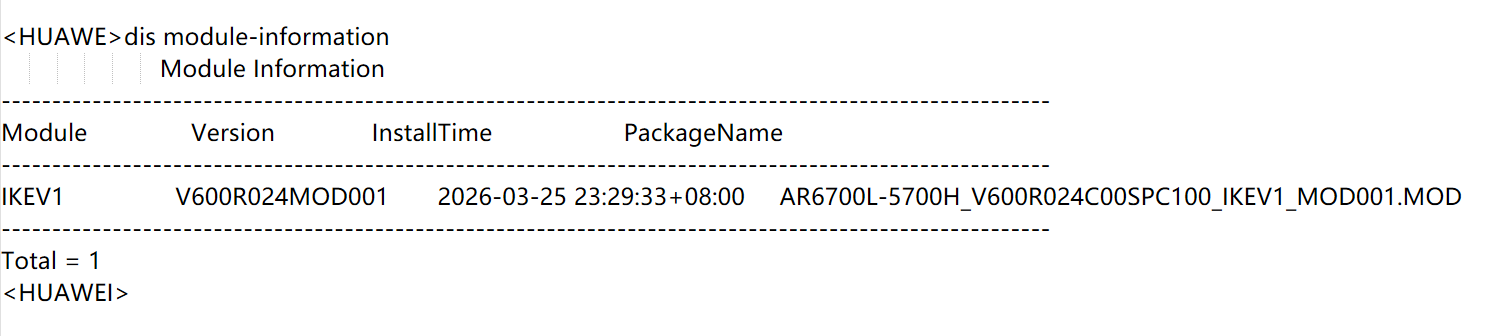

查看系统动态加载的软件模块信息

算法参数与A段路由器保持一致即可

ike proposal 10

 encryption-algorithm 3des

 dh group2

 authentication-algorithm md5

 authentication-method rsa-signature

 integrity-algorithm hmac-sha2-256 ---->华为路由器隐性默认配置，无视

 prf hmac-sha2-256 ---->华为路由器隐性默认配置，无视

#

ike peer test1

 undo version 2 ---->关闭v2，只保留v1生效

 ike-proposal 10

 local-id-type dn

 remote-id-type dn

 remote-id CN=IPSECVPN ---->A端信息第3条：机构使用ID类型是证书主题方式的：人行端取值为CN=IPSECVPN

 remote-address 36.110.19.234

 pki realm ipsecvpn

6.3 配置IPSec安全提议

参数与A段路由器保持一致即可

ipsec proposal test1

 esp authentication-algorithm sha2-256 sha1

 esp encryption-algorithm aes-128 3des

6.4 配置IPSEC策略并在外网接口上调用

ipsec policy IPSEC 10 isakmp

 security acl 3000

 ike-peer test1

 proposal test1

 sa trigger-mode auto ---->配置完成后自动触发 IKE/IPSec SA 协商，无需业务流量

在B端华为路由器的外网口GE0/0/0上挂载ipsec策略

interface GE0/0/0

 ip address 192.0.208.7 255.255.255.0

 ipsec policy IPSEC

7. 配置NAT

A端人行测业务网段172.17.240.0/24

B端外联机构业务网段172.17.90.160/27（人行侧分配指定的）

根据业务需求：

B端测试机1会主动访问A端业务网段某个IP例172.17.240.1tcp443端口，由于A端人行测要求访问A端业务网段的源IP必须是人行测分配给B端的指定网172.17.90.160/27中的某个IP例172.17.90.160

所以需要在B端华为路由器上新增源地址转换。

A端业务服务172.17.240.1因为业务需求也需要主动访问B172.17.90.160tcp1443端口

所以需要在B端华为路由器上新增目的地址转换。

总结下来需要在B端华为路由器上面同时SNAT和DNAT

命令如下：

B端测试机1IP192.168.210.8 转换成 A端分配的指定IP172.17.90.160

同时因为在B端路由器的WAN和LAN口都开启了NAT功能，所以：当WAN口流量进来，访172.17.90.160也会转换192.168.210.8

注意这里NAT都是1对1NAT转换且不转换端口的模式

nat server nat1 global 172.17.90.160 inside 192.0.210.8

nat server nat2 global 172.17.90.161 inside 192.0.210.9 --->假设添加第二条

#

interface GE0/0/1

 ip address 192.0.210.7 255.255.255.0

 nat enable ---->在B端华为路由器的LAN口下面开启NAT功能

#

interface GE0/0/0

 ip address 192.0.208.7 255.255.255.0

 ipsec policy IPSEC

 nat enable ---->在B端华为路由器的WAN口下面开启NAT功能

三、防火墙具体配置

需要根据现场环境调整配置，比如B端路由器本身WAN口具有公网IP地址，那么就不需要出口防火墙做端口映射

1.在B端出口防火墙上将GE0/0/0口上的公网I60.52.211.218udp500和udp4500映射到B端华为路由GE0/0/0口上的I192.168.208.7udp500和4500

60.52.211.218 udp500 --------> 192.168.208.7 udp500

60.52.211.218 udp4500 --------> 192.168.208.7 udp4500

2.在B端出口防火墙上进行安全策略放通，指定源安全域和源IP36.110.19.234），指定目的安全域和目的IP192.168.208.7），协议选udp500和4500

四、故障排查

1. IPSecVPN问题排查

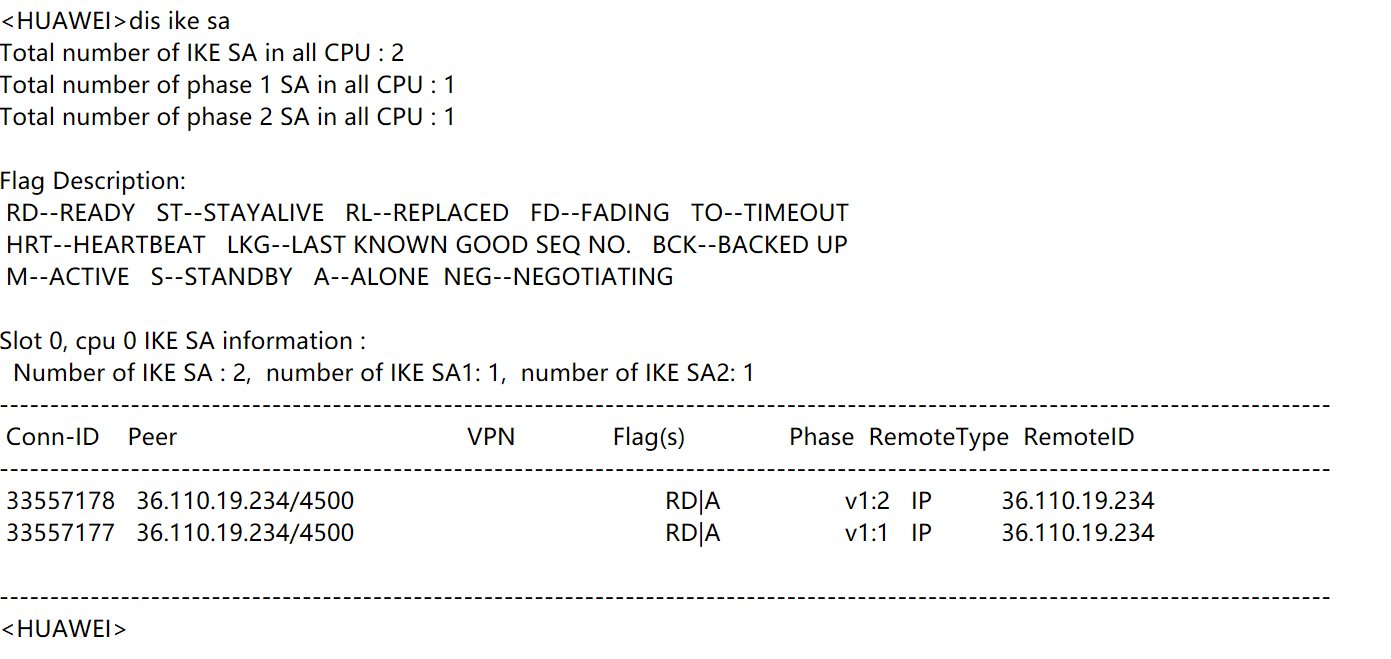

1.1 查看 IKE SA

查看第一阶段 + 第二阶段

display ike sa

Phase1: RD = 第一阶段成功（证书 / 身份认证通）

Phase2: RD = 第二阶段成功（隧道真正通）

Phase2: NEG = 正在协商 / 协商失败

Phase2 没有 = 没触发流量 / 配置不匹配

1.2 查看 IPSec SA

查看加密隧道是否建立

display ipsec sa

有 Inbound SPI / Outbound SPI = 隧道建立成功

正常：显示正确的十六进制值（如 702461289），不为 0。

异常：如果 SPI 为 0 或空，说明隧道未建立或协商失败。

有 Encapsulation/Decapsulation 数据包计数 = 流量正在加密传输

Outbound: SA encrypted packets (number/bytes): 11/606

Inbound: SA decrypted packets (number/bytes): 11/584

什么都没有 = 隧道没建立

1.3 查看设备时钟

对比北京时间，时钟不一致有可能导致CA证书失效或未启用

display clock

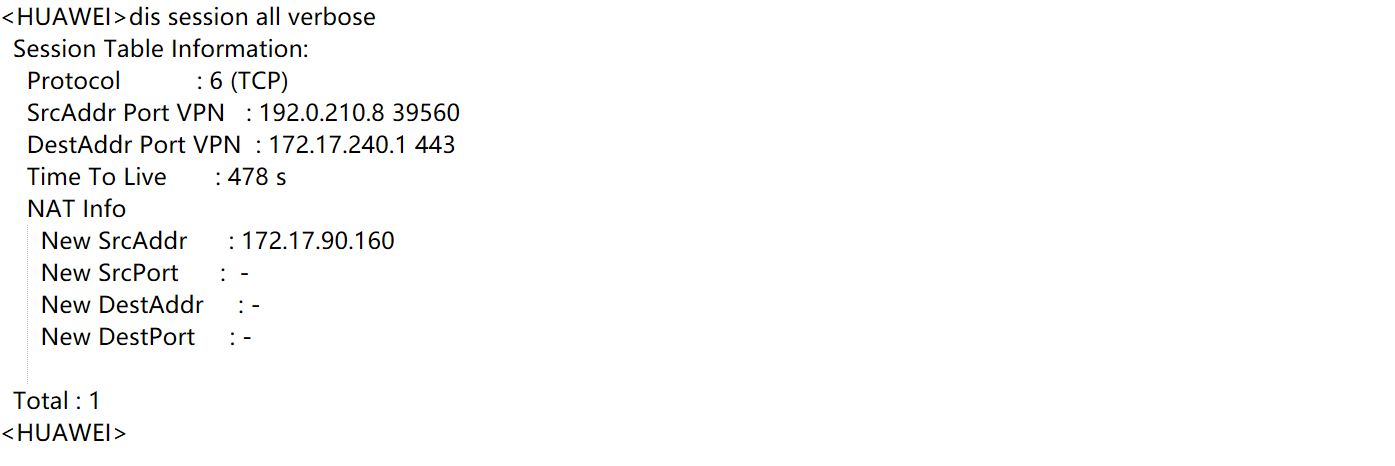

1.4 查看NAT会话

通过查看NAT会话，确认测试机流量已经过华为路由器且命中了NAT策略

dis session all verbose

1.5 清除故障、重置隧道

重置 IKE + IPSec 所有状态，并重新查看IPSecVPN隧道状态

reset ike sa all

reset ipsec sa all

如有问题或者建议可以发送邮箱到itcat672@126.com

（END）
